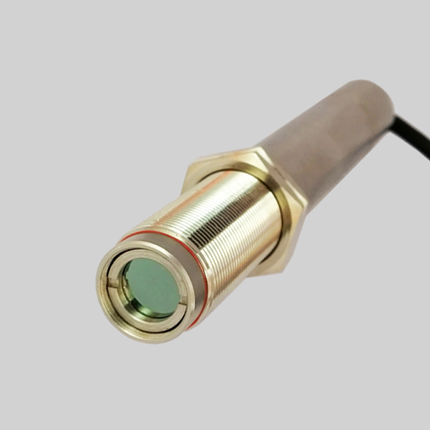

IS-FS500A防水型在線式紅外測溫儀（0~500℃，IP68）

IS-FS500A防水型在線式紅外測溫儀（0~500℃，IP68）

1、產品特點

防護等級：IP68
寬量程範圍：0-500℃（標準範圍）,其他量程需定製。
外殼：標準304不鏽鋼外殼
響應時間：300毫秒（95%響應）
電壓：12-24V DC超寬電壓
輸出端有電源線接錯保護功能，以防損壞探頭
四線製、三線製、二線製，無需工具可自由切換
IS-FS500A係列防水型在線式紅外測溫儀
性比價高，用途廣，小巧、易安裝，能夠適應多種工作環境，測溫效果出眾，是OEM（係統集成商）和終端用戶的理想選擇。

2、IS-FS500A係列防水型在線式紅外測溫儀
專門為有防水需求的現場設計，如潮濕環境，戶外等。
采用標準304不鏽鋼的保護外殼，耐髒耐用；無冷卻時間，可耐溫60℃。
有特殊的四線製、三線製、二線製一體化設計，用戶無需任何工具的幫助下，加強了抗幹擾，以便在日益複雜的電磁環境下工作。

3、測量參數：
環境等級：IP68
環境溫度：0-60℃
存儲溫度：-20-80℃
相對濕度：10-95%，無結露
外形尺寸：M18*1，總長：134mm
重量：268g
溫度範圍：0-500℃
光學分辨率：D:S=25:1（90%能量時）
響應波長：8~14μm
測量精度：±1%或±2℃（取大值）（環溫：23℃±5℃）
重複精度：測量值的±0.5℃
發射率：固定0.95或1.0（默認1.0）
分辨率：0.1℃
響應時間: 300mS

4、電子參數：
工作電源：12-24VDC，20mA
輸出方式：4~20mA
電纜長度：2米長標準電纜或定製更長電纜
輸出電阻：50歐姆（@24V DC）
線製：四、三、二線製可自由切換

5、光路圖：

6、工作原理及注意事項
 a、紅外測溫原理
任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。
b、被測量點的最大距離和尺寸
被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標相同尺寸。c、環境溫度
A係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
d、鏡頭清潔
儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
為了防止電磁方麵的幹擾，請保證以下措施：
請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。
7、安裝
 a、機械安裝
A係列金屬殼體帶M18*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。

b、電氣安裝接線

 接線圖

（1）4-20mA二線製接線方法：隻需紅、藍兩線即可（其它線剪掉不用）


（2）4-20mA三線製接線方法：隻需把黑和橙色扭在一起


（3）4-20mA四線製接線方法：紅：24V+ 黑與橙：公共負- 藍：4-20mA+


5、外型尺寸和選件

a、外型尺寸


b、選件
（1）吹掃器


（2）安裝支架


（3）微型擋塵裝置



（4）冷卻保護套

全包型冷卻保護套可以通壓縮氣，也可以通水，且前部分含有吹掃器，能夠有效的防護熱輻射。



（5） 紅外轉向裝置
