1、產品介紹
感謝您選擇廣州菠萝蜜视频网站FO係列激光瞄準紅外測溫儀。
FO紅外測溫儀的工作原理是根據物體的紅外輻射強度計算出物體的表麵溫度。FO紅外測溫儀的最大特點是無需接觸即可測量物體的溫度。因此，它可以方便地測量難以接近或移動的目標溫度。
FO紅外測溫儀采用2級激光進行同軸瞄準，可以方便地指示測量點的中心位置，並特別標誌出最佳的測量距離，適合於需要精確定點測量的小目標的溫度。
FO紅外測溫儀提供4-20mA電流輸出，可以方便地安裝在多種應用場合，特別適合於需要各種距離、較強幹擾的工業環境的安裝。
FO紅外測溫儀為激光電路和測量電路提供不同的接線方式，方便用戶的使用。
FO紅外測溫儀全係列提供多種溫度範圍，不同的測量波長，不同的光學係數供用戶選擇，滿足用戶不同的測量要求。
FO紅外測溫儀具備現場發射率調節功能，方便用戶針對不同的被測目標進行現場修正，提高測量結果的有效性，真實性。
2、技術數據
2.1基本性能
環境等級 | IP65 | 存儲溫度 | -20 – 85°C |
使用環境 | 測溫儀：不帶水冷-30℃-60℃；帶水冷：0℃-250℃； | ||
鏡頭及光纖：-30℃-180℃ | |||
相對濕度 | 10 – 95%（不結露） | 材料 | 不鏽鋼 |
尺寸 | φ45 mm x 147 mm | 鏡頭直徑 | 25mm |

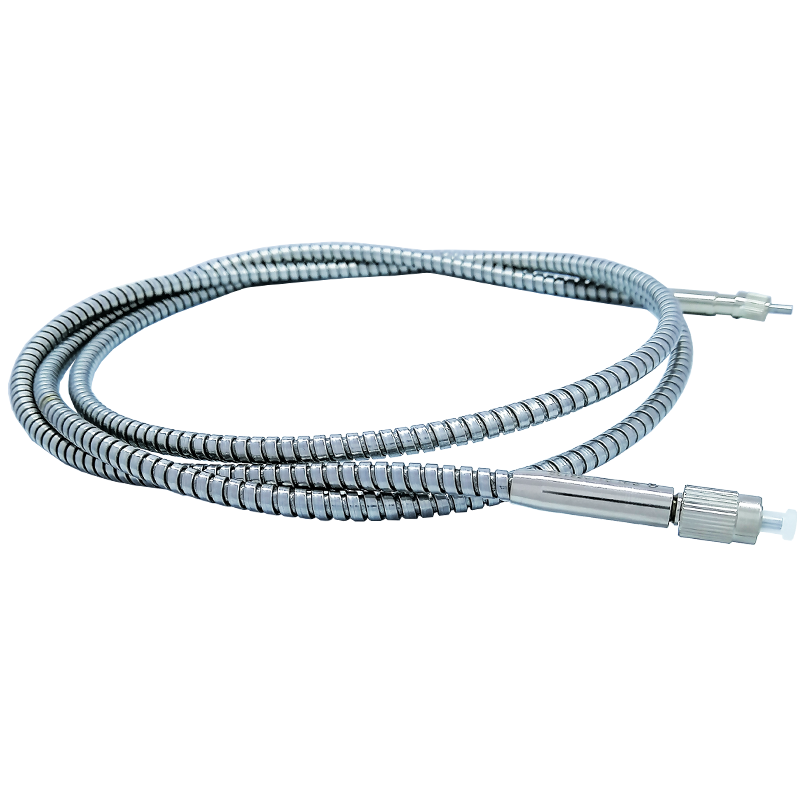

光纖長度 | 標準1.5米 ，可定製 | 重量 | 約500 g |
顯示方式 | 4段式LCD | 瞄準方式 | 內置可見紅色激光瞄準 |
2.2電氣參數
工作電源 | 24 V DC (備注：本設備機身外殼與電源負極-是相通的，即同一地回路)，如有需要可用絕緣螺絲安裝 | ||
工作電流 | 最大100mA | 輸出阻抗 | 500Ω （24VDC） |
2.3測量參數
型號 | IS-FO600AD | IS-FO1400AD | IS-FO2000AD | 其他量程，詳情請谘詢銷售經理或技術人員。 |
測溫範圍 | 150-600℃ | 400-1400℃ | 700-2000℃ | |
工作波長 | 2.3μm | 1.6μm | 1.0μm | |
距離係數 | 100:1 | 100:1 | 150:1 | |
測量精度 | ±1％（取大值）（環溫：23±5℃） | |||
溫度分辨率 | 1℃ | |||
重複精度 | 1℃（環溫：23±5℃） | |||
響應時間 | ≤5mS | |||
2.4光路圖
光學焦距
打開瞄準激光，鬆開測溫儀前端的不鏽鋼鎖緊環，用戶可以轉動黑色的調焦組，使得測量目標處的激光光斑最小，最清晰。此時的測溫儀在測量目標處的測量尺寸最小。
假定此時測量距離為L，測溫儀在此距離上的測量直徑為M=L/距離係數。
如果測量距離L為4.5米，測溫儀距離係數為150:1，測溫儀測量直徑則為30毫米。
注意：調焦完成後，應重新鎖緊不鏽鋼鎖緊環，以確保測量的可靠性。

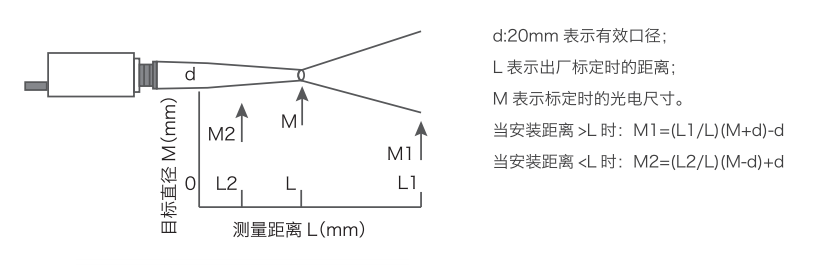

下麵的光路圖表明了測溫儀在其他測量點的測量直徑。
3、工作原理
紅外測溫基礎
任何物體都有紅外輻射，輻射強度隨著溫度的變化而變化，紅外測溫使用的熱輻射中的波長範圍為1μm－20μm。物體的輻射強度取決於物體的材料，我們用一個已知的常數來描述各種材料發射紅外輻射的特性，這就是發射率（參考發射率表）。
紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成可測量的電信號，主要包括以下組件：透鏡；探測器，電子線路（放大器/線性化/信號處理）。透鏡的規格決定了紅外測溫儀的光路，用距離與光斑大小的比來表示這一特性。光譜濾波器選擇與測溫相關的波譜範圍，探測器與電子線路一起將紅外輻射的能量轉變成電信號。
4、安裝
電氣連接：標準電纜長度3米
紅 | 黑 | 藍 | 透明線 | 白 |
24V電源正 | 24V電源負 | mA輸出+ | 屏蔽 | 白色引線接黑色地可點亮激光（但不建議常亮） |
5、機械安裝與尺寸圖

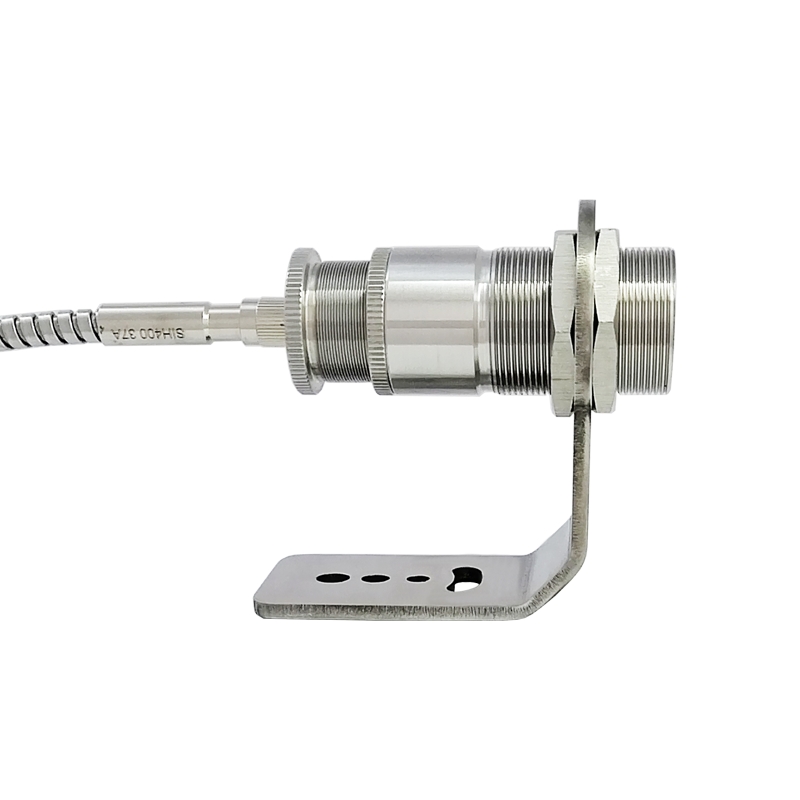

FO探頭帶M45×1.5螺紋，可以借助螺母安裝到安裝支架上。在調整被測目標與傳感頭時必須確保光路無遮擋。

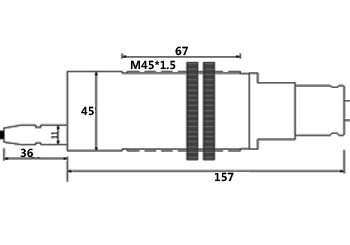

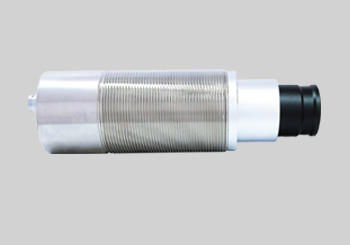

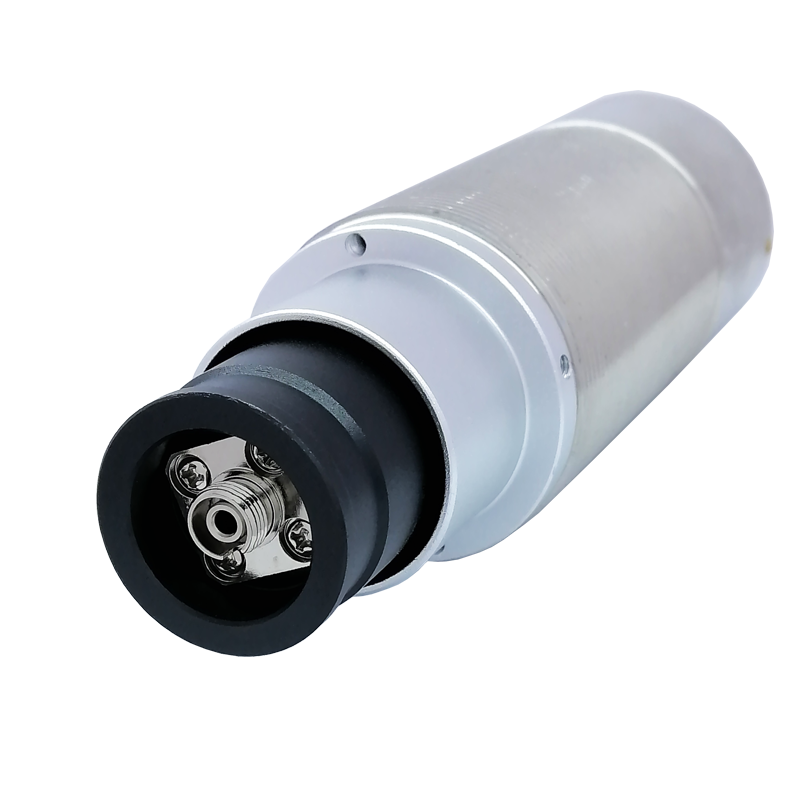

主體尺寸

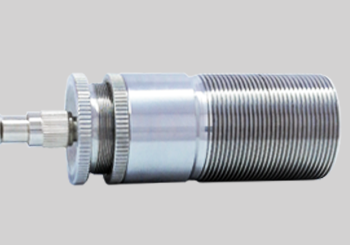

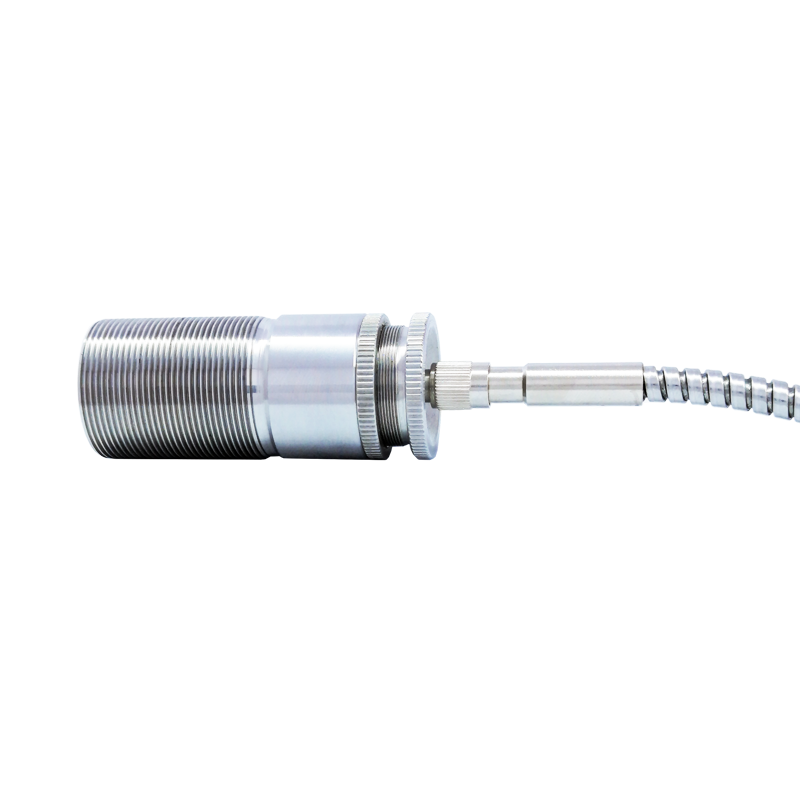

探頭尺寸

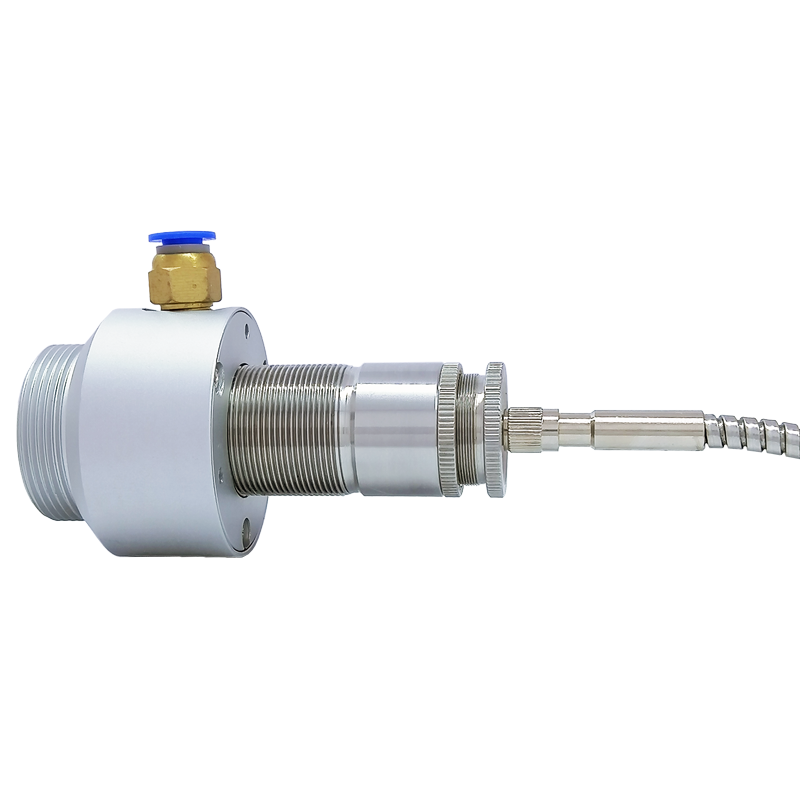

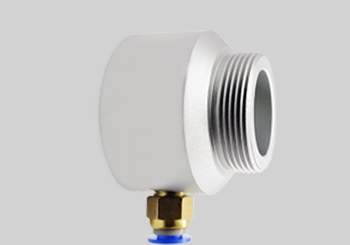

吹掃尺寸（選配）
