廣州菠萝蜜视频网站IS-50RTU（0~50℃）485信號輸出快速響應分體式非接觸式在線式工業紅外測溫儀

產品介紹
       感謝您選擇廣州菠萝蜜视频网站IS-50RTU（0~50℃）485信號輸出快速響應分體式非接觸式在線式工業紅外測溫儀。

       支持Modbus-RTU 標準通信協議。

       IS-RTU係列分體式485信號輸出在線式紅外測溫儀可以不接觸目標而通過測量目標發射的紅外輻射強度計算出物體的表麵溫度。非接觸測溫是紅外測溫儀最大的優點，使用戶可以方便地測量難以接近或移動的目標。

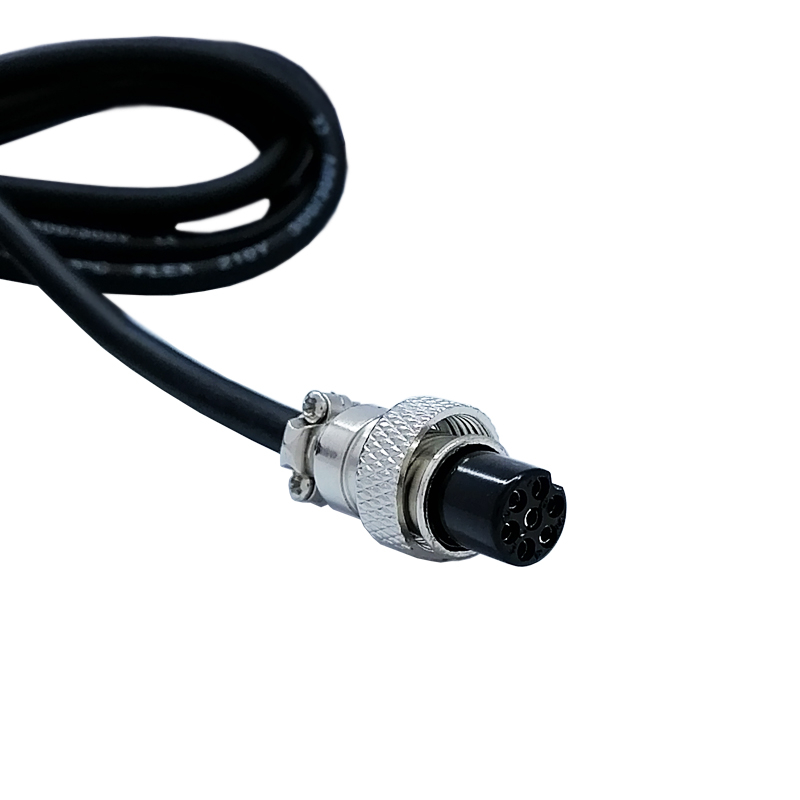

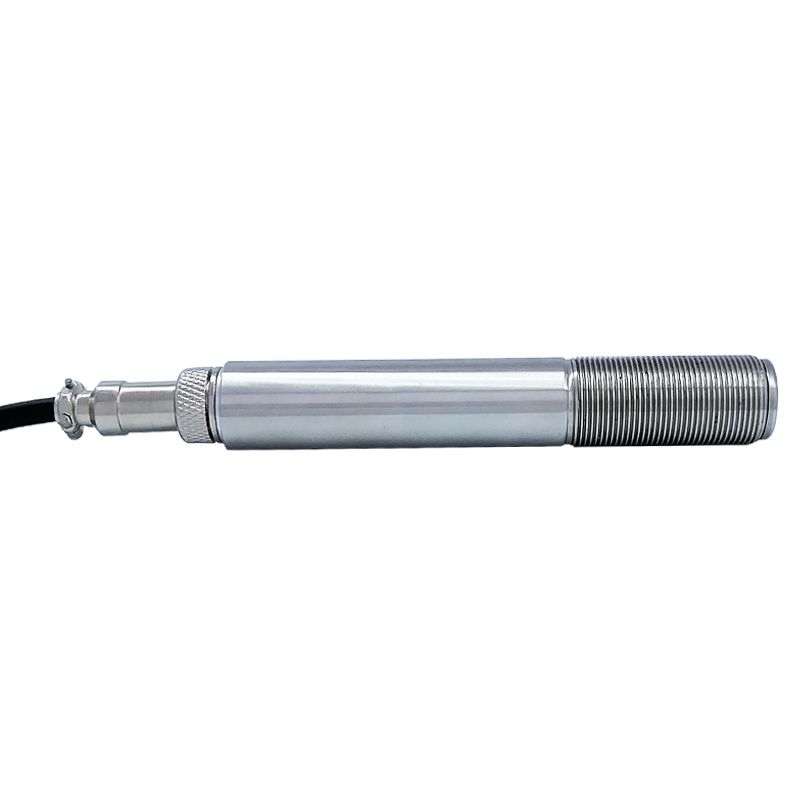

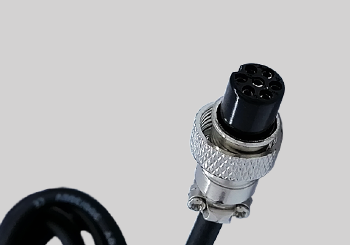

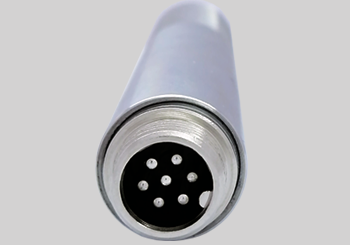

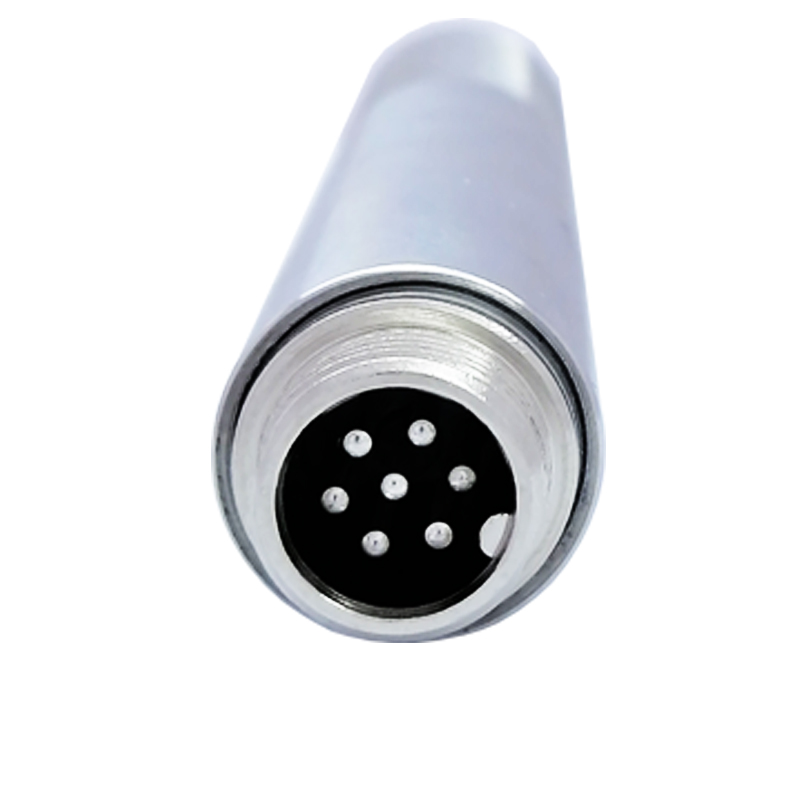

        廣州菠萝蜜视频网站IS-RTU係列分體式485信號輸出在線式紅外測溫儀為分體式設計，傳感器、光學係統與電子線路共同集成在不鏽鋼殼體探頭內，用航空接插件連接專用信號屏蔽電纜；IS-RTU係列易於安裝，金屬殼體上的標準螺紋可與安裝部位快速連接；同時，IS-RTU係列還有各型選件（例如吹掃器、安裝支架、可調安裝支架、吹掃保護套等）以滿足各種工況場合要求。具體應用包括吹塑機測溫、點膠機測溫、塑料測溫、生物實驗葉片葉麵測溫等非金屬材料測溫領域。

工作原理及注意事項
a、紅外測溫原理
        任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
        紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。
b、被測量點的最大距離和尺寸
        被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標相同尺寸。
C、環境溫度
        RTU係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
d、鏡頭清潔
        儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
        為了防止電磁方麵的幹擾，請保證以下措施：
        請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。

安裝
a、機械安裝
        RTU係列金屬殼體帶M18*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。

b、電氣安裝接線

 接線圖

外型尺寸和選件

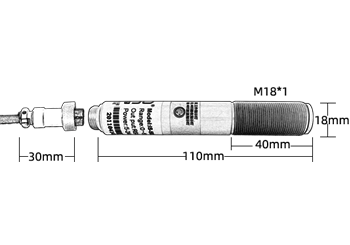

a、外型尺寸

b、選件

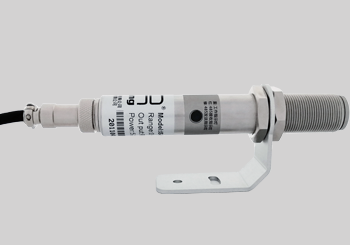

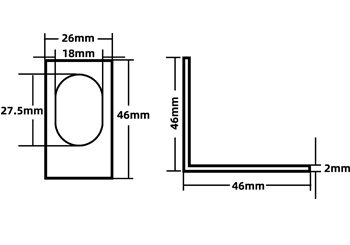

（1）安裝支架

（2）吹掃器

（3）微型擋塵裝置

（4）冷卻保護套

IS-RTU係列冷卻裝置通壓縮空氣時最高可耐溫150度左右，通冷卻水時，最高可耐溫200度左右。冷卻裝置為全包型，前端配有吹掃器，內附紅外玻璃，可防塵；後部分是冷卻套，帶可調的安裝支架。我們隻提供冷卻介質的接口，氣管/水管需客戶自備。氣管統一尺寸：6mm外徑。水管統一外徑：8mm。

（5） 風冷裝置

（6）紅外轉向裝置

支持通訊協議類型

8.1支持Modbus-RTU 標準通信協議（適合工控設備）

8.2.支持ASCII 碼字符型非標協議（適合上位機與自編程場合）

8.3支持快速十六進製簡單型非標協議－沒校驗碼（適合與CPU類設備)

Modbus-RTU 通信協議（出廠默認）

位起始位 1.    數據位：8位               奇偶校驗位：無

停止位：1位   錯誤校驗：CRC（冗餘循環碼）

波特率：出廠默認為9600bit/s

通訊規約，格式如下：

初始結構 ≥4 字節的時間

地址碼 = 1 字節      功能碼 = 1 字節      數據區 = N 字節

錯誤校驗 = 16 位CRC 碼    結束結構 ≥4 字節的時間

地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。

功能碼：主機所發指令功能指示，本儀器用到功能碼0x03與0x06。

數據區：數據區是具體通訊數據，注意16bits數據高字節在前

CRC碼：二字節的校驗碼(低位在前，高位在後)。

通訊協議示例以及解釋

假如當前溫度值為100.0 讀取設備地址0x01的儀器的溫度值

發送數據01 03 00 00 00 01 84 0A  返回數據：01 03 02 03 E8 B8 FA

發送數據

返回數據

    返回數據為有符號十六進製整型格式0x03E8 轉換為十進製後為1000（上位機、PLC、觸摸屏等設備要把數據除以10倍後）就是當前讀到的溫度值。

    一般技持 Modbur-RTU協議的的設備都會直接支持的，不需額外編程就能讀取數據。

儀器地址設定方法

地址的寄存器為 0x07 0xA0

示例：將1號地址設置2號地址

發送數據

返回數據

儀器地址複位（可將任何地址的儀器進行複位）

地址寄存器為0x07 0xA0

示例：將地址為0x0A的儀器進行複位為地址為0x01

發送數據（固定數值）

返回數據（固定數值）

以上的通訊可通過專用的電腦設置軟件進行設置。
