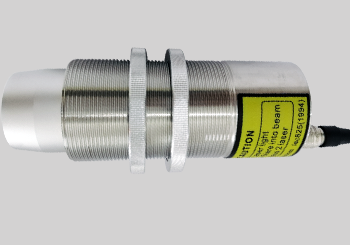

焊接設備專用IS-CF1400AD（300-1400℃）廣州菠萝蜜视频网站高溫同軸單激光聚焦瞄準固定安裝自帶顯示在線式工業紅外測溫儀

其他量程點擊：50-300℃，70-400℃，100-600℃，250-1000℃，600-2000℃，800-2400℃，1200-3000℃。

產品特點

 廣州菠萝蜜视频网站CF係列焊接設備專用紅外測溫儀具備精確同軸中心激光瞄準功能，LCD顯示當前狀態，可以方便的對正測量目標並指示最佳的測量距離。
為用戶提供使用方便、高可靠性的測量手段。特別適合激光焊接、釺焊、感應加熱，微波加熱，CVD鑽石培育等接觸式無法測量的環境。

a、激光指示測量方位，標準調焦鏡頭可聚焦可測2毫米，滿足微小焊縫、焊點的精準非接觸測溫

b、光斑最小點即為最佳測量位置

c、堅實耐用的傳感頭符合IP65（NEMA4）標準

d、LCD溫度顯示，現場發射率調節

e、4-20mA和數字輸出可選

f、航空接插件連接，安裝方便

主要應用領域

感應加熱，微波加熱，CVD鑽石培育、印刷、造紙、層壓、幹燥、加工食品、紡織、製藥、冶金、窯爐、平板玻璃、耐火材料、加熱爐、激光焊機。

光學調焦：

打開瞄準激光，鬆開測溫儀前端的不鏽鋼鎖緊環，用戶可以轉動黑色的調焦組，使得測量目標處的激光光斑最小，最清晰。此時的測溫儀在測量目標處的測量尺寸最小。

假定此時測量距離為L，測溫儀在此距離上的測量直徑為M=L/距離係數。

如果測量距離L為4.5米，測溫儀距離係數為150:1，測溫儀測量直徑則為30毫米。

注意：調焦完成後，應重新鎖緊不鏽鋼鎖緊環，以確保測量的可靠性。

下麵的光路圖表明了測溫儀在其他測量點的測量直徑。

選型表

工作原理及注意事項
a、紅外測溫原理
        任何物體都向外輻射紅外能量，輻射強度隨著溫度的變化而變化。紅外測溫儀一般使用波長在0.8μm-18μm範圍內的紅外輻射能量。
        紅外測溫儀是一種光電子傳感器，它接收紅外輻射並將其轉化成電信號，經電子線路放大器、線性化、信號處理，顯示或輸出溫度。
b、被測量點的最大距離和尺寸
        被測目標的尺寸和紅外測溫儀的光學特性決定了被測目標和測量頭之間的最大距離。為了避免測量誤差，被測目標應盡量充滿探測頭的視場。因此，應保持被測點始終小於被測物體或至少與被測目標相同尺寸。
C、環境溫度
        CF係列紅外測溫儀可以在環境溫度0-60℃範圍內工作。否則，請選用冷卻保護套。
d、鏡頭清潔
        儀器的鏡頭必須保持清潔，避免因粘有灰塵、煙塵等汙染物而導致測量誤差甚至損壞鏡頭，若鏡頭粘有灰塵，可用擦鏡紙蘸無水酒精擦拭。
e、電磁幹擾
        為了防止電磁方麵的幹擾，請保證以下措施：
        請在安裝時盡量使紅外測溫儀遠離電磁場源（比如電動機、馬達、大功率電纜等），如有必要可加金屬套管。

安裝
a、機械安裝

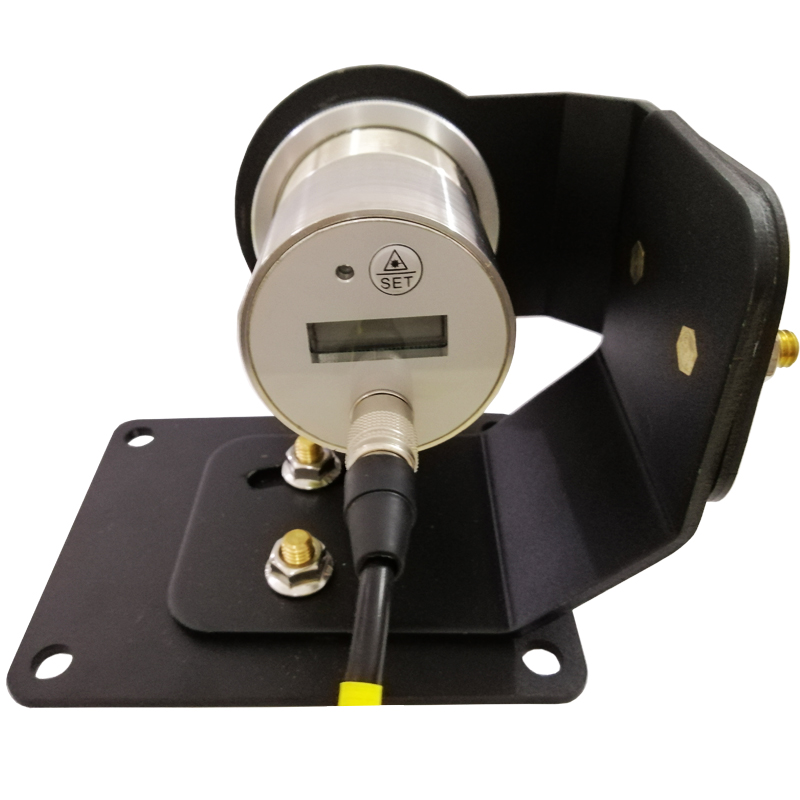

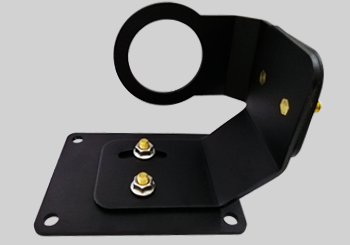

        CF係列金屬殼體帶M45*1螺紋，可用於直接安裝，也可通過使用安裝支架進行安裝，可調安裝支架能夠使測量頭的調節更加方便。
在調整被測目標與測量頭時必須確保光路無遮擋。

b、電氣安裝接線

外型尺寸和選件

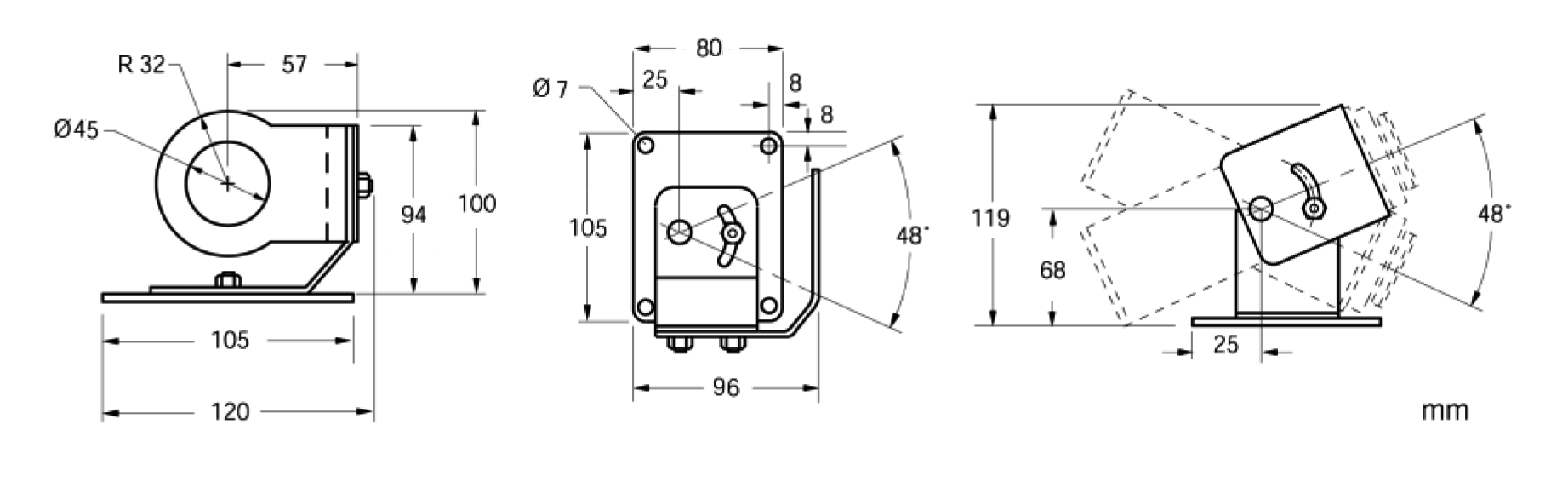

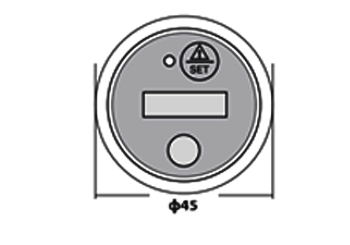

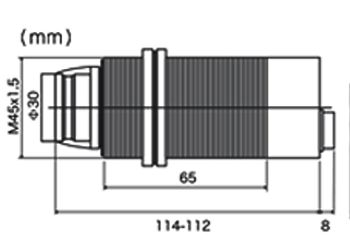

a、主體及支架外型尺寸

b、選件

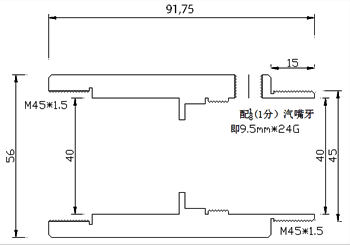

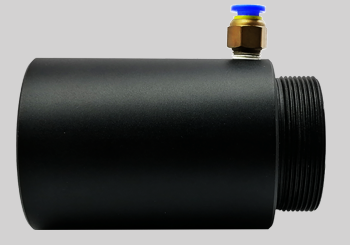

（1）吹掃器

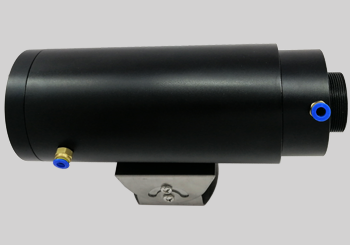

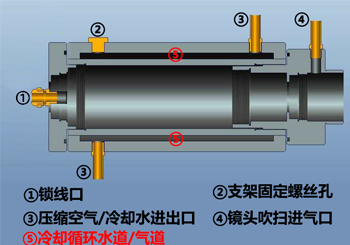

（2）冷卻保護套(←點擊了解詳情)

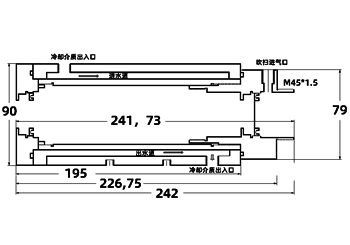

CF係列冷卻裝置通壓縮空氣時最高可耐溫150度左右，通冷卻水時，最高可耐溫200度左右。冷卻裝置為全包型，前端配有吹掃器，內附紅外玻璃，可防塵；後部分是冷卻套，帶可調的安裝支架。我們隻提供冷卻介質的接口，氣管/水管需客戶自備。氣管統一尺寸：6mm外徑。水管統一外徑：8mm。

輻射率調節

按<SET> 鍵約 5秒進入輻射率設定, 第三位小數位在閃動,通過<SET>鍵進行設定(0~9),2秒後第二位小數位閃動,通過<SET>鍵進行設定(0~9), 2秒後第三位小數位閃動,通過<SET>鍵進行設定(0~9), 2秒後第個位數位閃動,通過<SET>進行設定(0~1),再過2秒自動退出，自動保存。

 激光及發射率按鍵

按鍵執行激光開關功能及發射率設置功能。

功能按鍵與參數設置

激光的使用

每按按鍵一次，探頭執行激光開、關操作，位於開關旁的指示燈會同時工作。激光打開後，CFL係列在30秒左右會自動關閉，CF係列在3－4分鍾左右會自動關閉。

發射率

確定物體的發射率

物體向外發射的紅外輻射強度取決於這個物體的溫度和這個物體表麵材料的輻射特性，我們用發射率（ε-Epsilon）這個參數描述物體向外輻射能量的能力。發射率的取值範圍可以從0到100%。我們通常說的“黑體”是指發射率為1.0的理想輻射源，而鏡子的發射率一般為0.1。如果用紅外測溫儀測量溫度時選擇的發射率過高，測溫儀顯示的溫度將低於被測目標的真實溫度——假設被測目標的溫度高於環境溫度。

低發射率（反光表麵）物體由於其他外輻射的幹擾或背景目標（火焰、加熱係統、耐火材料）而造成的測量誤差，在這種情況下減小測量誤差，要非常仔細的安裝並且保護探頭避開反射的輻射源。

確定物體的未知發射率可遵從以下步驟：

——用其他接觸式儀表確定被測物體的真實溫度，然後用紅外測溫儀測量該物體，通過調節發射率設置，使紅外測溫儀顯示值與物體的真實溫度一致。

——對低溫型測溫儀，可以將被測物體的一部分表麵用發射率為0.98的黑顏料塗平，將紅外測溫儀的發射率調為0.98，測出該部分的溫度，然後測量相鄰邊緣的溫度並調節發射率直到顯示值與剛才測量的溫度一致。

典型發射率

當上麵提到的方法都不能幫助你確定某物體的發射率時，你可以使用附表給出的發射率表。這隻是平均值，實際材料的發射率取決於下列因素：

－材料溫度

－測量角度

－表麵的幾何形狀

－材料厚度

－材料的表麵結構(拋光，氧化，粗糙，噴沙)。

－測量的光譜範圍

－透射率（比如薄膜）

常見金屬材料的發射率表

金屬的發射率表

為了優化表麵溫度測量準確度：

1、確定物體的發射率以及用於測量的設備的光譜範圍。

2、將被測對象與周圍的熱源屏蔽開，避免反射。

3、對於溫度較高的物體，盡可能使用較短波長的設備。

4、對於半透明材料，例如塑料膜或玻璃，確保背景均勻且溫度低於被測對象。

5、當發射率低於0.9時，使設備垂直於物體表麵。在任何情況下，入射角都不得超過30°。

以下值為近似值，根據材料的實際表麵和條件不同可能會有所變化。     n.r.=不推薦
